LED Aansluitschema’s

LED Aansluitschema’s

Hier ziet u een overzicht van de LED aansluitschema’s voor de verschillende LED DIY kits.
Als bedrading adviseren wij 0,75mm² massief vertind montagedraad welke hittebestendig is tot 110°C.
U moet voor de veiligheid altijd het frame aarden wanneer u de LED driver niet op het frame monteert!

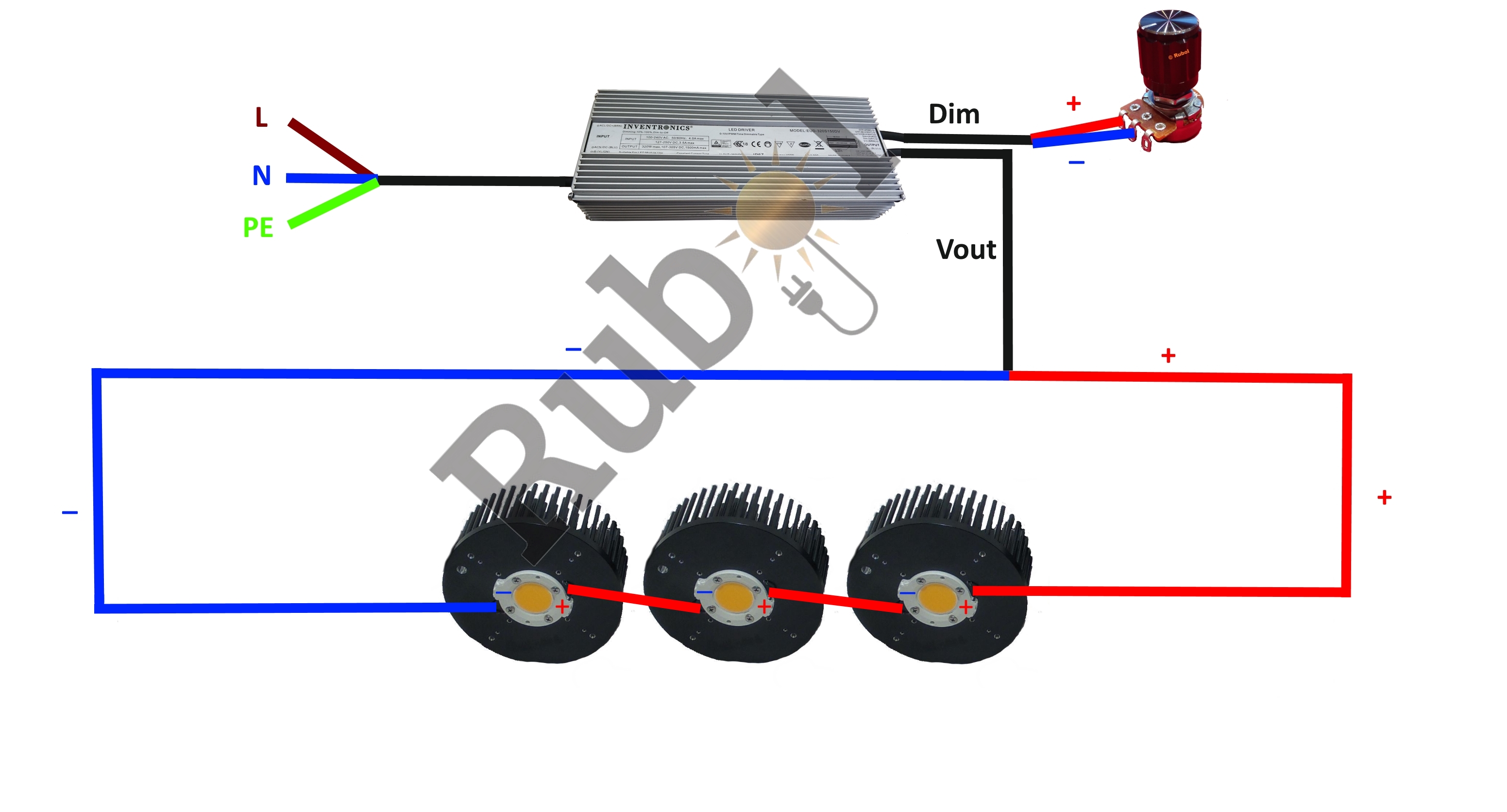

Hier ziet u het aansluitschema voor 3 C.O.B.’s in serie

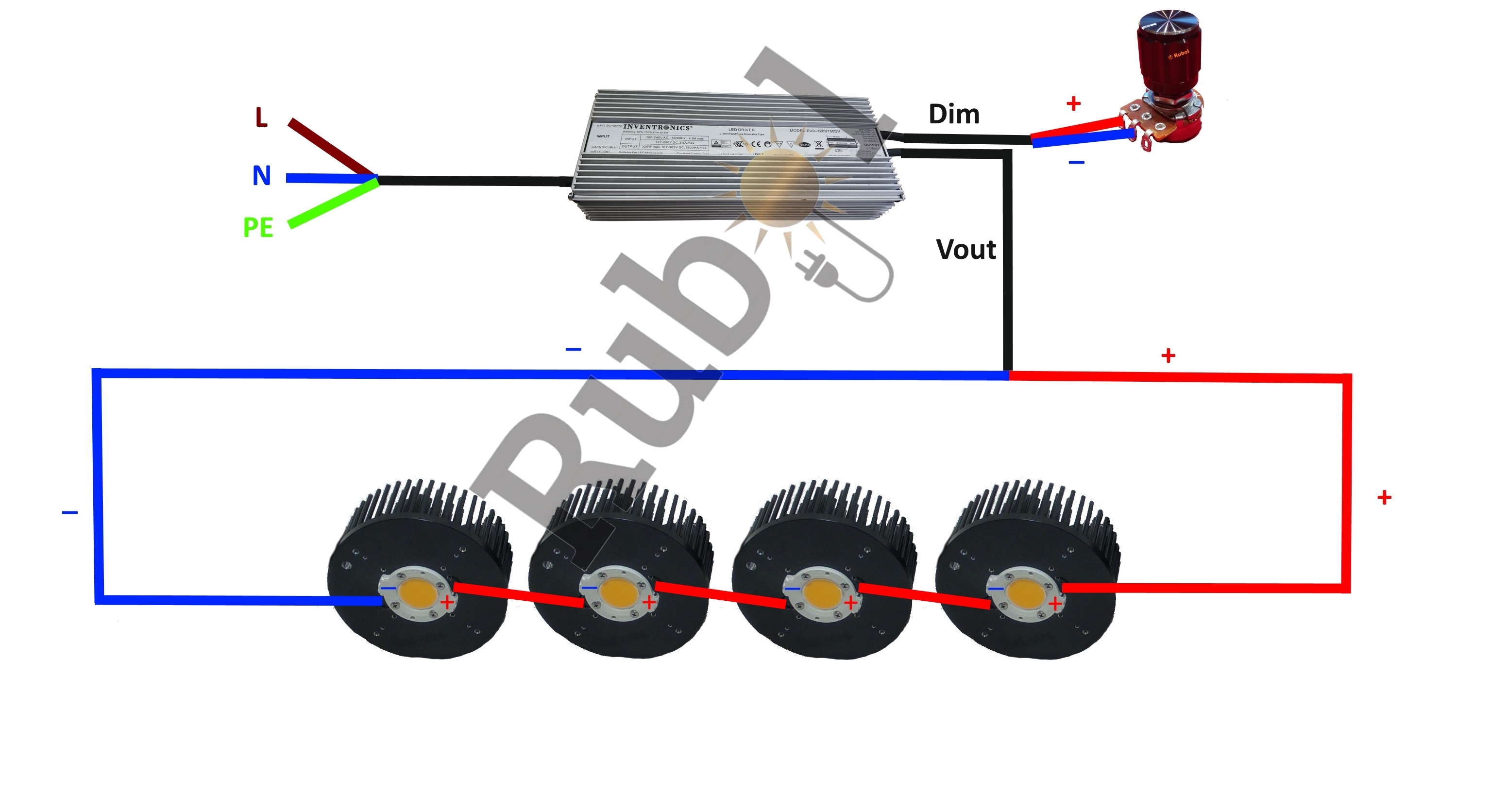

Hier ziet u het aansluitschema voor 4 C.O.B.’s in serie

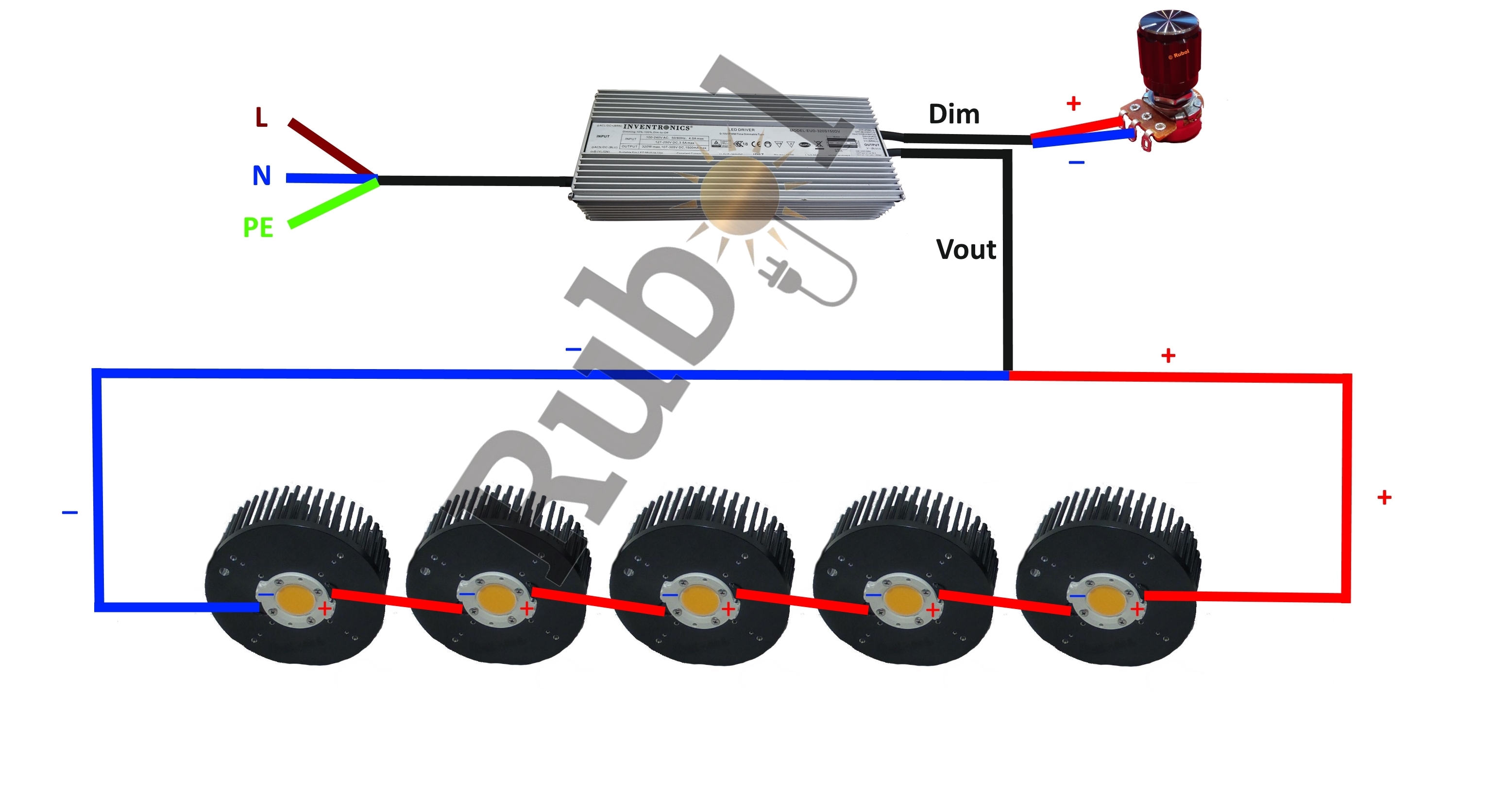

Hier ziet u het aansluitschema voor 5 C.O.B.’s in serie

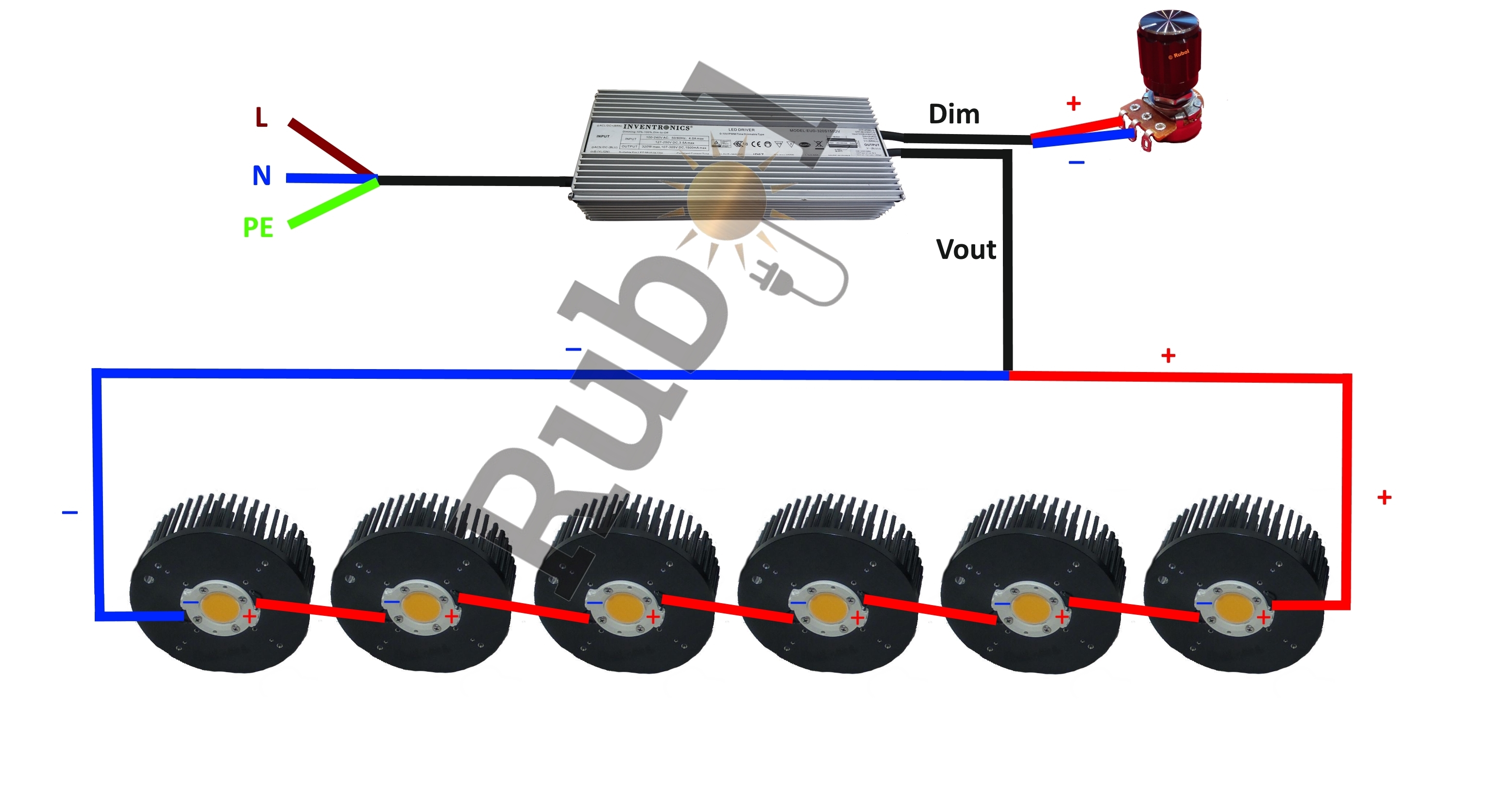

Hier ziet u het aansluitschema voor 6 C.O.B.’s in serie

Hier ziet u het aansluitschema voor 10 C.O.B.’s in 2 series van 5 C.O.B.’s parallel

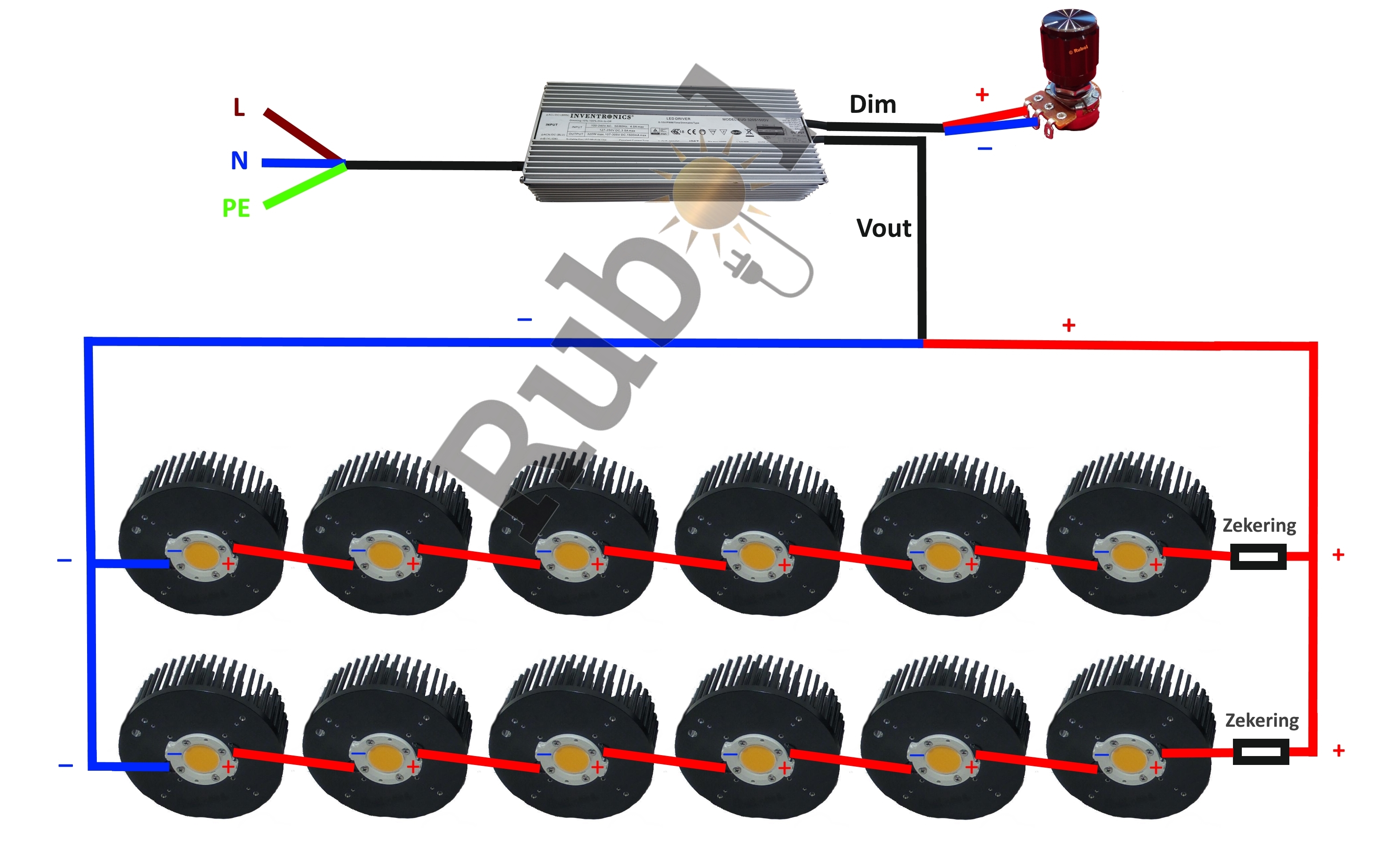

Hier ziet u het aansluitschema voor 12 C.O.B.’s in 2 series van 6 C.O.B.’s parallel

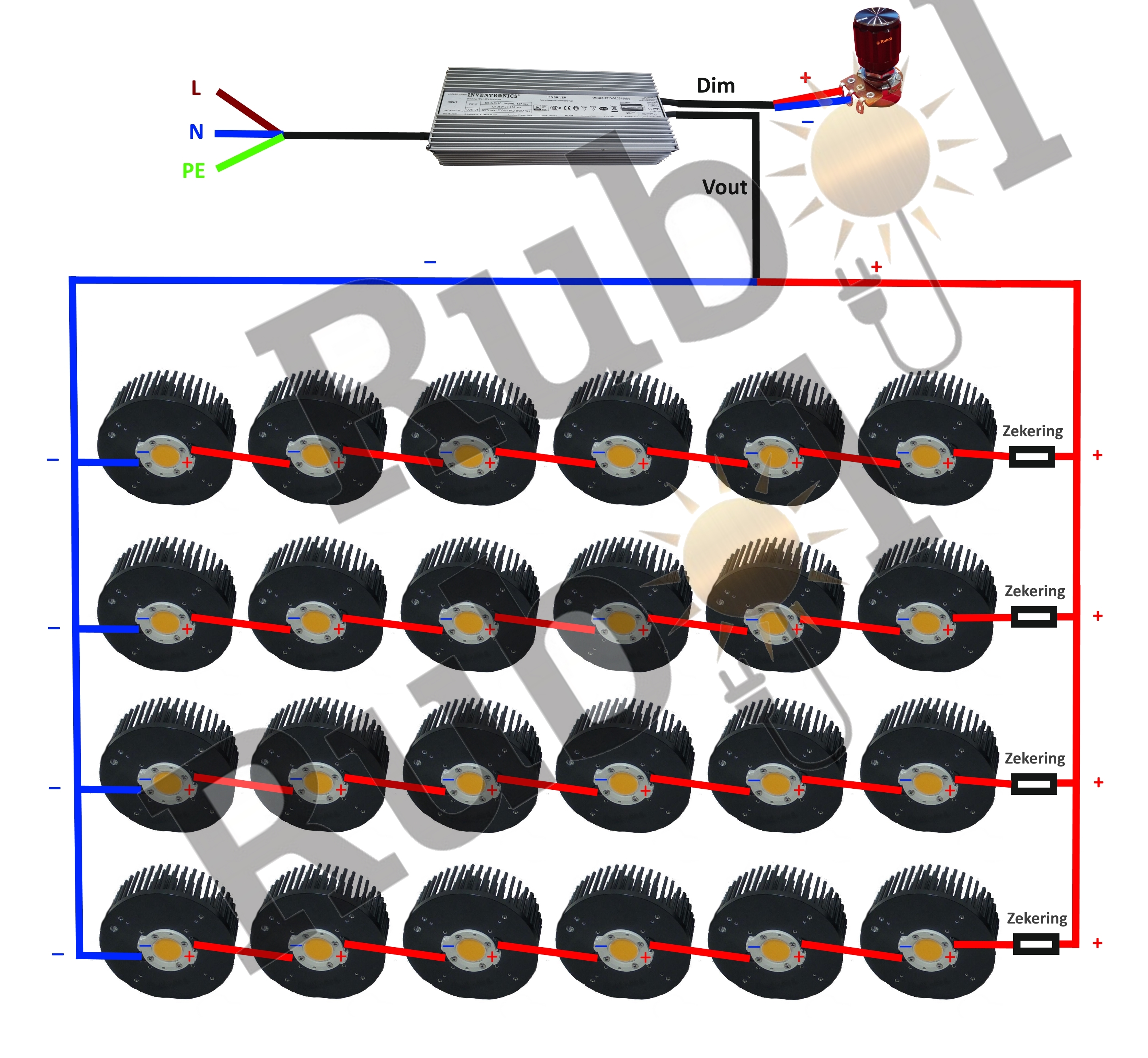

Hier ziet u het aansluitschema voor 24 C.O.B.’s in 4 series van 6 C.O.B.’s parallel

Hier ziet u het aansluitschema voor de MCP 12 en MCP 12-M

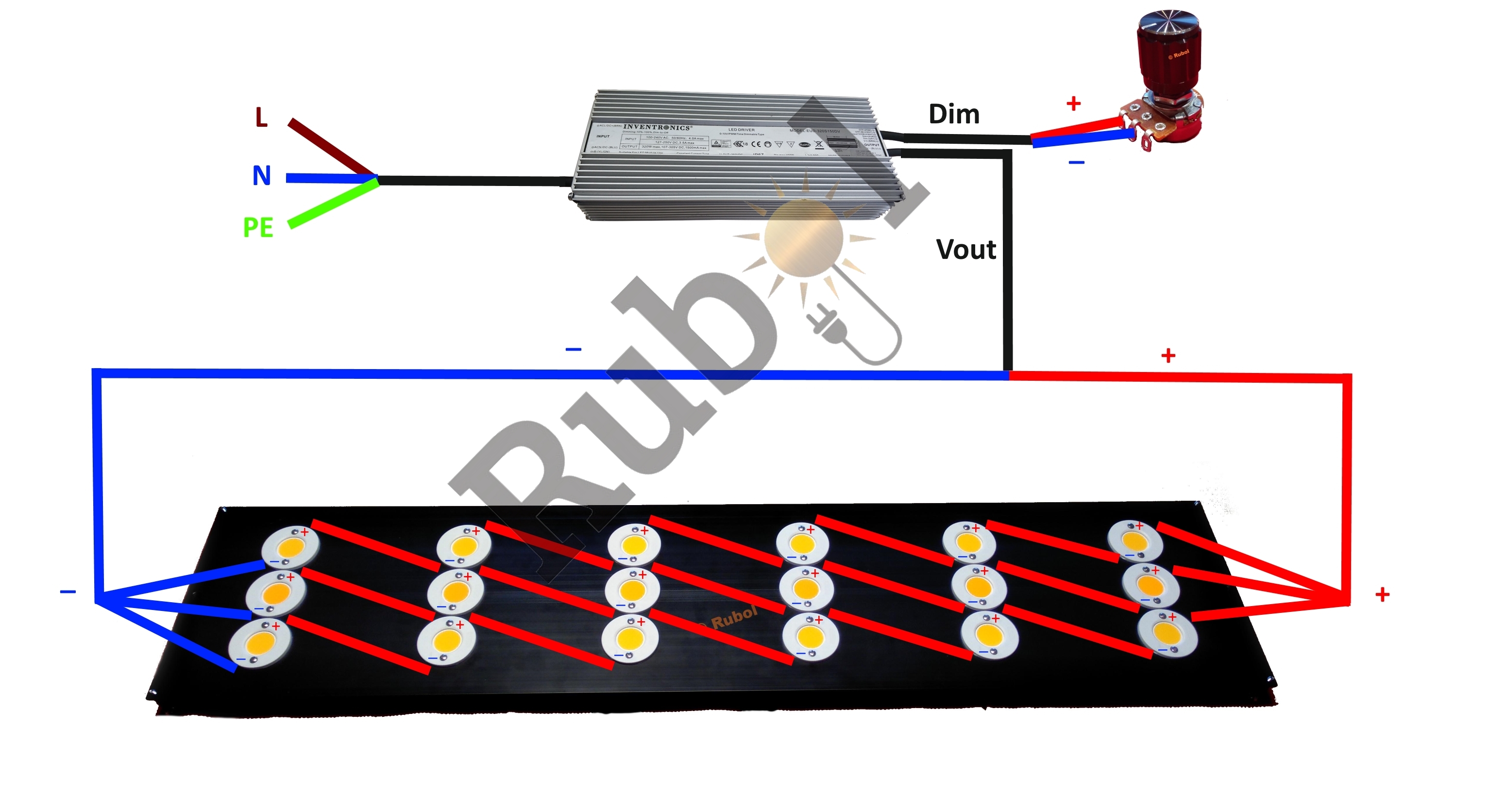

Hier ziet u het aansluitschema voor de MCP 18

Hier ziet u het aansluitschema voor de Casambi

Installatiehandleidingen van fabrikanten

Download hier de Ideal CHIP-LOK™ COB Array Holder Installation Instructions Chip-Lok_installation_instructions
Download hier de MeanWell LED Driver  Installation Manual MeanWell Installation Manual
Download hier de Inventronices LED Driver Installation Manual Inventronics Installation Manual
Download hier de Cree® XLamp® CX Family LEDs Soldering&Handeling Manual Cree CXB Soldering&Handeling
Donwload hier de Citizen COB LED Package Instruction Manual Citizen COB LED Package Instruction Manual

Mochten er nog vragen of onduidelijkheden zijn dan kunt u contact met ons opnemen, wij helpen u graag!
